1.8 Таблица маршрутов

Основным понятием с точки зрения управления движением поездов и  кневрирующих составов в пределах железнодорожной станции является маршрут. Маршрутом называется часть путевого развития железнодорожной станции, подготовленная для следования подвижного состава от начала этого путевого развития до его конца.

По схематическому плану железнодорожной станции составляют таблицы основных поездных маршрутов, вариантных поездных маршрутов, маневровых маршрутов, контроль охранных стрелок и негабаритных участков. В таблицах поездных и маневровых маршрутов указываются все основные и вариантные маршруты, допускаемые путевым развитием. В перечне маневровых маршрутов основные маршруты указываются первыми. Основным маршрутом называется кратчайший путь следования подвижного состава по железнодорожной станции, имеющий наименьшее число враждебных маршрутов и допускающий наибольшую скорость движения. Вариантный маршрут имеет начало и конец, совпадающий с основным, но отличается от основного маршрута положением стрелок.

Таблица основных поездных составляется по принципу: «прием — отправление». В таблице приводится направление передвижения, номер маршрута по порядку, наименование маршрута и литер светофора. Для каждого маршрута указывается положение всех ходовых и охранных стрелок. Положение охранных стрелок указывается в скобках. В таблице вариантных поездных маршрутов указываются стрелки, определяющие направление маршрута.

В таблице маневровых маршрутов указывают стрелки, которые определяют направление маршрута.

Для решения схемных вопросов контроля свободности негабаритных стрелочных секций и положения охранных стрелок составляется таблица контроля этих стрелок и участков (табл. 4).

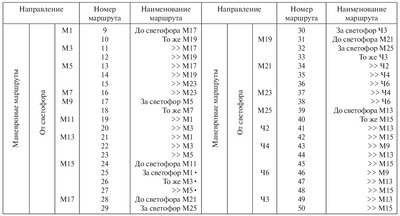

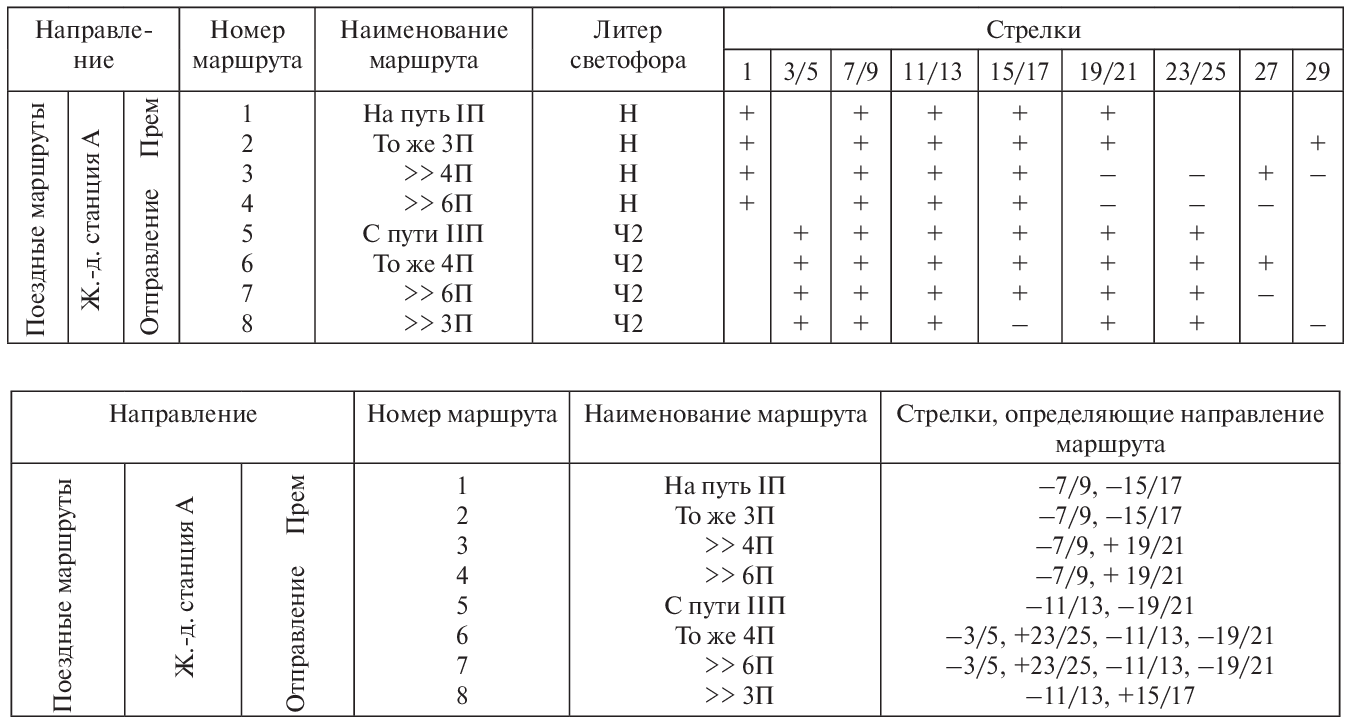

Таблица 4 – Таблицы маршрутов

Окончание таблицы 4

•Стрелки 11/13, определяющие маршрут.
