2.5 Расчет кабельных сетей
2.5.1 Общие сведения
Кабельные сети предназначаются для соединения с постом ЭЦ стрелок, светофоров и рельсовых цепей. Кабельные сети проектируют так, чтобы цепи стрелочных электроприводов, светофоров, питающих трансформаторов рельсовых цепей, релейных трансформаторов рельсовых цепей находились в разных кабелях. Трассу кабельных сетей прокладывают по обочине крайнего железнодорожного пути или в междупутьях малодеятельных линий. Трасса должна быть по возможности прямолинейной и параллельной крайнему железнодорожному пути. Железнодорожные пути должны пересекаться под прямым углом. Для группирования однотипных объектов используют разветвительные муфты РМ, конечные муфты УК М-12, промежуточные муфты УПМ-24, трансформаторные ящики ТЯ. Разветвительные муфты устанавливают в районе наибольшего сосредоточения объекта у ближайшего к посту ЭЦ объекта. От поста ЭЦ к РМ прокладывают групповой кабель, а от РМ к каждому объекту индивидуальные кабели. При разделки кабелей в РМ каждый провод индивидуального кабеля соединяют с проводом группового кабеля креплением их на винтовом зажиме. При выборе муфт необходимо учитывать число отверстий у муфты и число зажимов для крепления жил кабеля. Глубина траншеи должна быть 0,8 м, под переходом — 1,05 м. Изготовляют кабели парной скрутки емкостью — 1×2, 3×2, 4×2, 7×2, 10×2, 12×2, 14×2, 19×2, 24×2, 27×2, 30×2; кабели с простой скруткой жил емкостью — 3, 4, 5, 12, 16, 30, 33, 40, 42.
Сигнально-блокировочные кабели имеют токопроводящие медные жилы с диаметром одной жилы 0,9 мм и с сечением 0,636 мм2. Ранее применялись кабели с диаметром одной жилы 1 мм и с сечением 0,785 мм2. В настоящее время применяются кабели с гидрофобным заполнением.
2.5.2 Расчет кабельной сети стрелок
Более подробно кабельная сеть стрелок представлена [12 стр. 361 т. 9.1; т. 9.2; стр. 362 рис. 9.3; стр. 363 т. 9.3].
На двухниточном плане показываем трассу кабелей, которые прокладываются от поста ЭЦ до объектов управления и контроля. Производим расстановку разветвительных муфт СТ с указанием номера и ординаты. Нумерацию начинаем от входного светофора нечетными цифрами в нечетной горловине, четными — в четной горловине. Удаление электроприводов от муфты СТ не должно превышать 200 м. На кабельной сети стрелок прямоугольником обозначаем пост ЭЦ. Произвольно, с учетом взаимного расположения, наносим на сеть муфты СТ, трансформаторные ящики ТЯ, муфты УПМ, которые устанавливаются возле электроприводов. Указываем ординату каждого объекта. Линиями соединяем объекты до поста ЭЦ. Линии подразумевают кабель, который прокладывают от поста ЭЦ до каждой стрелки для управления и контроля. Производим расчет длины каждого кабеля и его значение наносим на соответствующую линию сверху.
Длину кабеля от поста ЭЦ до муфты СТ определяем по формуле:
Lk = 1,03(L + 6n + Lв + 2,5),
где 1,03 — коэффициент, учитывающий изгибы кабеля;
L — расстояние между объектами;
n — количество переходов под железнодорожными путями,
Lв — 15-25 м — ввод кабеля в здание поста ЭЦ.
Длину кабеля между муфтами, трансформаторными ящиками определяем по формуле:
Lk = 1,03(L + 6n + 5).
Полученные результаты округляем до числа, кратного пяти. Путем суммирования производим расчет длины кабеля для каждой стрелки. По табл. 5, 6 определяем число жил кабеля для каждой стрелки. Для управления стрелками применяем пятипроводную схему управления электроприводом СП-6 с электродвигателем переменного трехфазного тока МСТ- 0,3-190/110. Кабель выбираем парной скрутки диаметром жил 0,9 мм и сечением 0,636 мм2. Возле каждой стрелки внизу линии указываем число жил, необходимое для управления и контроля. Между спаренными стрелками количество жил не изменяется. Первой переводится стрелка, которая расположена ближе к посту ЭЦ.
Для двухпроводной схемы управления стрелочным электроприводом СП-6 с электродвигателем постоянного тока МСП-0,15 и рабочим напряжением 160 В при центральном питании напряжением 220 В количество жил в проводах Л1 и Л2 определяется в зависимости от длины кабеля по таблице 7.
Для спаренных стрелок длину кабеля определяют для наиболее удаленной стрелки. Между спаренными стрелками предусматривают пять проводов. Число жил в проводах определяют по той же таблице, которое указано в скобках. Спаренные стрелки переводятся последовательно. Первой переводится стрелка, расположенная ближе к посту ЭЦ. Возле этой стрелки устанавливают трансформаторный ящик, в котором располагают реверсивное реле Р. У второй из спаренных стрелок устанавливают муфту УПМ-24, в которой располагают выпрямительный блок БДР.

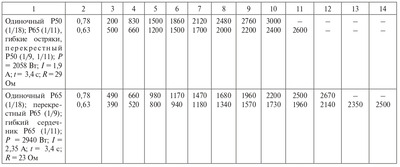

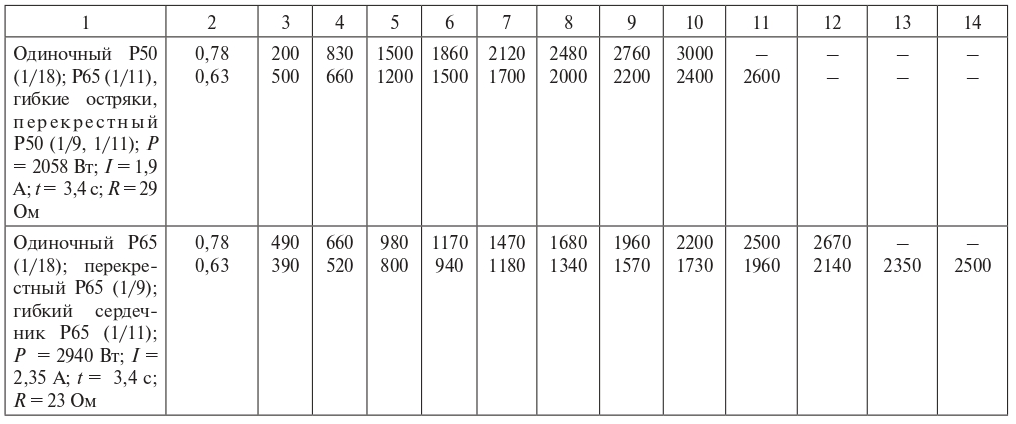

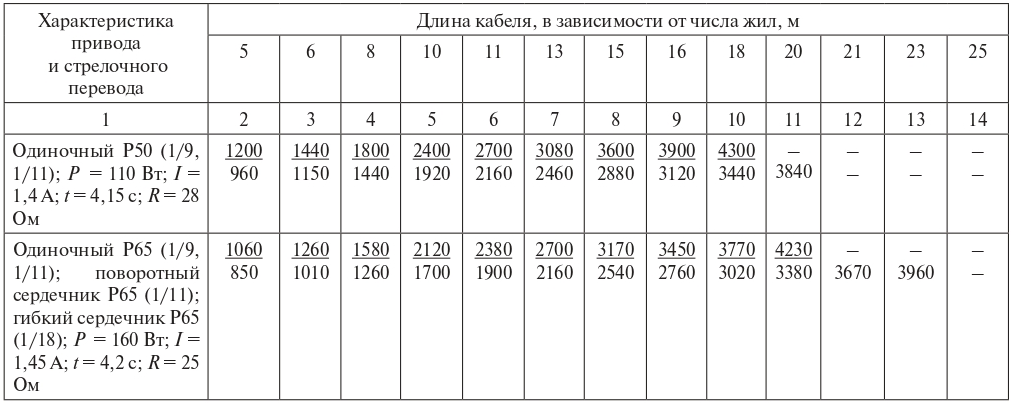

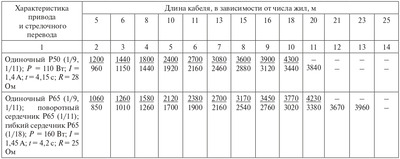

Таблица 5 - Определение длины кабеля к электроприводу для пятипроводной схемы управления

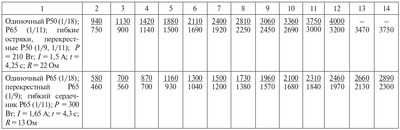

Таблица 6 - Определение дублированных проводов в пятипроводной схеме управления

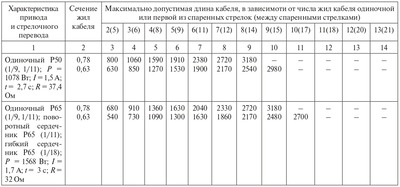

Таблица 7 - Определение максимально допустимой длины кабеля к электроприводу для двухпроводной схемы управления
Электрический обогрев стрелочных электроприводов производится от резисторов Р = 25 Вт, U = 26 В, включенных во вторичную обмотку трансформатора ПОБС-5А. Первичная обмотка этого трансформатора получает питание с поста ЭЦ. Возле муфт СТ устанавливают трансформаторные ящики ТЯ. В один ТЯ можно установить два трансформатора ПОБС-5А. На один трансформатор ПОБС-5А можно подключить пять резисторов для обогрева, т.е. пять электроприводов. На каждый трансформатор на первичную обмотку с поста ЭЦ приходят две жилы кабеля. Со вторичной обмотки трансформатора ПОБС-5А предусматриваем две жилы на каждый резистор электрообогрева. На кабельной сети возле каждой стрелки внизу линии доплюсовываем число жил, необходимое для электрообогрева электроприводов.
Автоматическая очистка стрелок от снега производится путем включения электропневматического клапана ЭПК с поста ЭЦ. На каждой стрелке от трансформаторного ящика ТЯ или муфты УПМ до ЭПК предусматривается 4 жилы. К каждому электроприводу предусматривается одна жила кабеля от поста ЭЦ. Спаренные стрелки считаются как одна. Вторая жила кабеля является общей для всех электроприводов, она параллелится. На кабельной сети возле каждой стрелки внизу линии доплюсовываем число жил, необходимое для обдувки стрелок.
Внизу каждого куска кабеля получили три цифры, их суммируем. Получаем общее число жил. Подбираем кабель с учетом запасных жил. Вверху линии указана длина куска кабеля. Через тире указываем жильность кабеля, в скобках число запасных жил. Число запасных жил определяется числом жильностью минус необходимое число жил. Расчет начинаем вести с дальней стрелки до муфты. Аналогично производим расчет всех кусков кабеля до этой муфты. Далее производим расчет жил кабеля между муфтами и так до поста ЭЦ.
