Проверка наружного  состояния  электропривода и  гарнитуры стрелок

Оборудование: слесарный молоток массой 0,5 кг, гаечные двусторонние ключи 17x22, 27x30, 32x36 мм, малый ломик длиной 500 мм и диаметром 18 мм, отвертка 1,2x8,2x200 мм, набор стрелочных щупов 2—4 мм на рукоятке, торцовые кусачки с изолирующими рукоятками, ключи от электропривода, заготовки закруток из оцинкованной проволоки диаметром 3 и 4 мм длиной 35—30 см, металлическая щетка, металлический скребок, масленка, керо­син, отработанное машинное или трансформаторное масло, смазка ЦИАТИМ-201 (202, 221) или ЖТКЗ-65, морозоустойчивая консистентная графитовая смазка "Пума" (ТУ-32 ЦТ 2232-95), шлифовальная бумага, носимые радиостанции, технический лоскут, сигнальный жилет, стрелочная гарнитура и электропривод полигона.

Порядок проведения проверки электропривода и гарнитуры стрелки

Периодичность выполнения работ:

• проверка наружного состояния -  1 раз в неделю (раз в 2 недели при менее 8 пар поездов/сутки)
• наружная чистка – по необходимости, не реже 1 раз в квартал.

Работа выполняется электромехаником и электромонтером. На каждой стрелке необходимо:

• проверить надежность крепления элементов стрелочной гарнитуры,
• проверить наличие и состояние закруток,
• проверить отсутствие больших люфтов,
• проверить чистоту шпального ящика, гарнитуры, тяг,
• провести наружную чистку электропривода и стрелочной гарнитуры,
• проверить исправность запорного механизма стрелочного электропривода,
• проверить плотности прижатия остряка к рамному рельсу.

Таблица - Фрагмент записи в журнале ДУ-46 перед проведением работы

Месяц и число	Часы и минуты	Изложение результата осмотра и испытаний, а также обнаруженных неисправностей и повреждений
1	2	3
28.11	10.40	В нечетной горловине будет производиться наружная проверка
		электроприводов и стрелочных гарнитур.
		О подходе поездов сообщать заранее.
		ШН   Иванов И.И.  (Роспись)
	10.41	ДСП Петров П.П. (Роспись)



Проверка надежности крепления узлов

Простукиванием слесарным молотком 0,5 кг проверьте надежность крепления узлов. Звук удара должен быть звонкий. Болтовое соединение не должно качаться.

Проверке подлежат:

• болтовое соединение крепящего угольника к рельсу и к фундаментному угольнику (4 места, 12 соединений) (рисунок 1);
• болтовое соединение серьги связной (межостряковой) тяги (2 места, 4 соединения) (рисунок 2);
• болтовое соединение серьги контрольной тяги к остряку (2 места, 4 соединения) (рисунок 3);
• болтовое соединение фундаментного угольника и связной полосы (2 места, 8 соединений) (рисунок 4);
• болтовое соединение электропривода и фундаментного угольника (4 соединения) (рисунок 5).

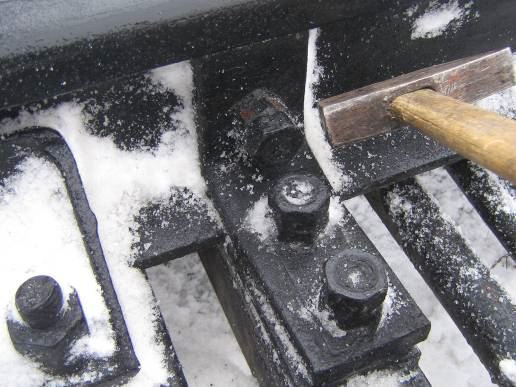

Рисунок 1 - Болтовое соединение крепящего угольника к рельсу и к фундаментному угольнику (4 места, 12 соединений)

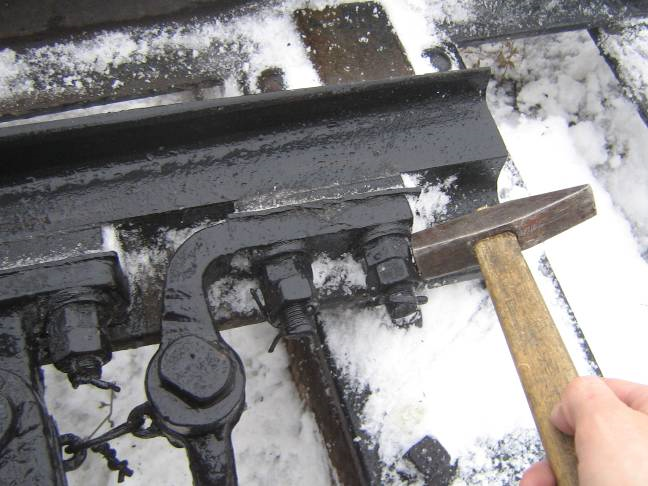

Рисунок 2 - Болтовое соединение серьги связной (межостряковой) тяги (2 места, 4 соединения)

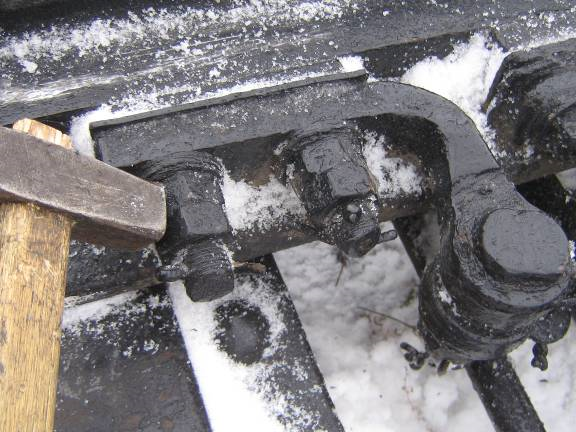

Рисунок 3 - Болтовое соединение серьги контрольной тяги к остряку (2 места, 4 соединения)

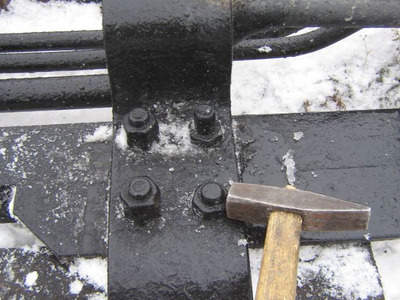

Рисунок 4 - Болтовое соединение фундаментного угольника и связной полосы (2 места, 8 соединений)

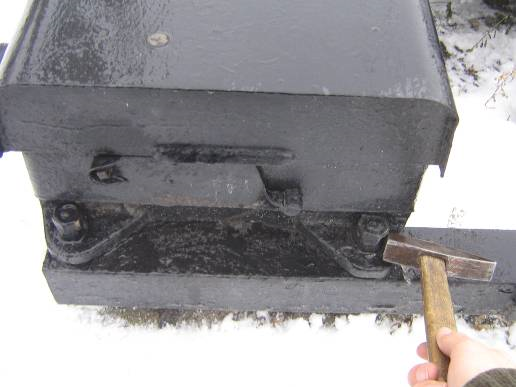

Рисунок 5 - Болтовое соединение электропривода и фундаментного угольника (4 соединения)

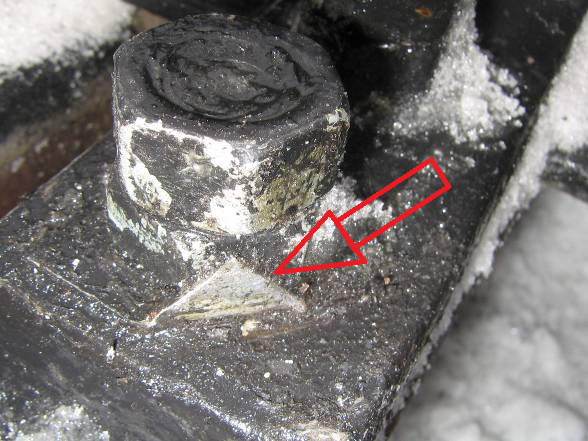

Выполняя проверку крепления болтовых соединений молотком, обращайте внимание на наличие гаек и контргаек, на углы стопорных пластин (углы должны быть загнуты) (рисунок 6).

Рисунок 6

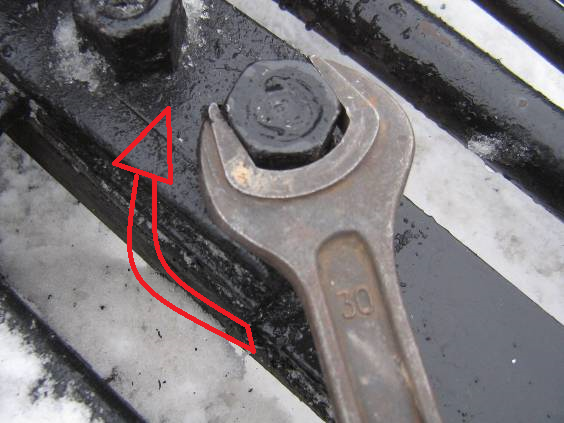

При обнаружении ослабленных болтовых соединений подтяните нижнюю гайку, затем верхнюю (контргайку) ключом на 30 (рисунок 7).

Рисунок 7

---
