Проверка состояния коллектора и щеткодержателя электродвигателя

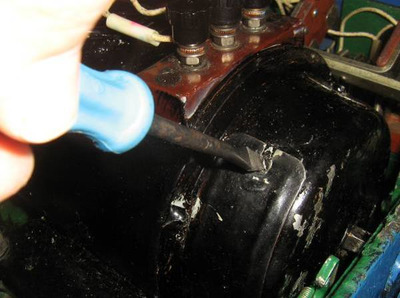

Используя отвертку, открутите болты, крепящие крышки коллекторного узла электродвигателя (рисунок 10).

Рисунок 10

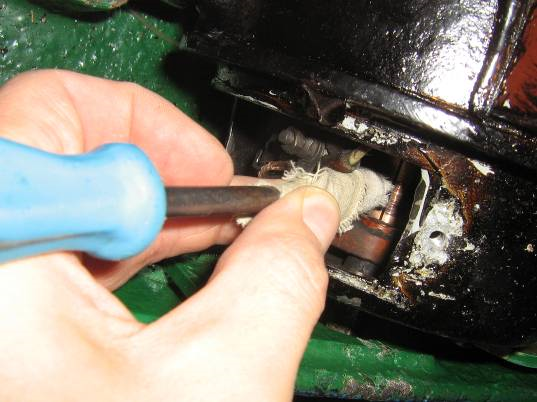

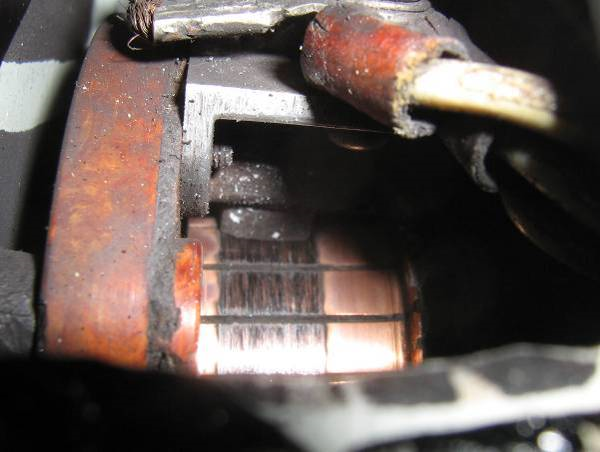

Осмотрите коллектор, поворачивая вал двигателя рукой, при этом необходи­мо следить за тем, чтобы не размыкались контрольные контакты автопереключателя. Коллекторные пластины не должны возвышаться одна над другой и иметь раковины от подгара, между пластинами должны просматриваться проточки на глубину 1 мм (рисунок 11). Осмотрите доступные места щеткодержателя. Особое внимание обратите на облега­ние коллектора всей поверхностью щеток, отсутствие перекоса щеток и чрезмерного их износа, на плотность прижатия щеток к коллектор­ным пластинам, а также свободность их хода в щеткодержателе, при необходимости почистить щеточный узел от угольной пыли тканью, смоченной в бензине (рисунок 12).

Рисунок 11

Рисунок 12

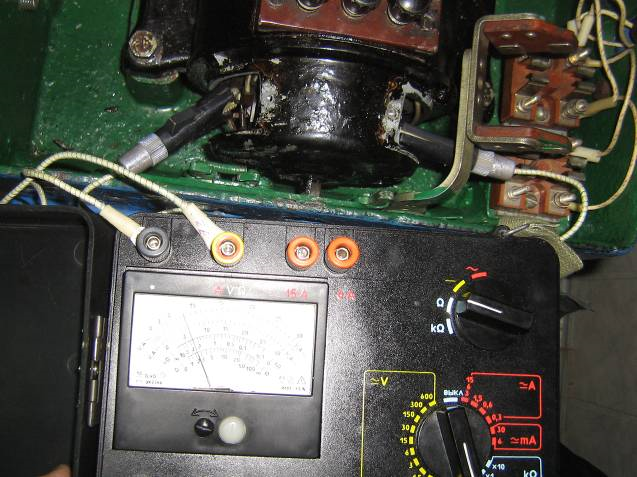

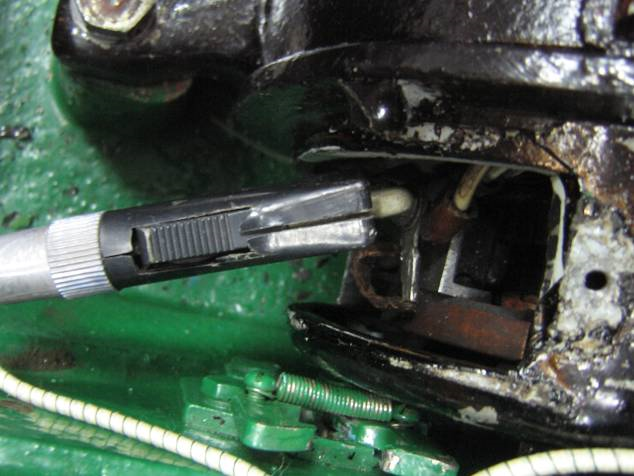

Для проверки отсутствия обрыва секций якоря в двигателе МСП настройте измерительный прибор на измерение сопротивления (рисунок 14) и подключите выводы прибора к щеткодержателям (рисунок 13). Мед­ленно проверните якорь на полный оборот. При отсутствии обрыва секций омметр показывает сопротивление якоря близкое к значениям, которые приведены в таблице. В случае наличия обрыва секций якоря, измерительный прибор показывает значение сопротивления, в два раза большее, или бесконечность.

Таблица - Сопротивление обмоток якоря

Электродвигатель	МСП-0,1;30В	МСП-0,15;30В	МСП-0,1;100В	МСП-0,1;160В
Сопротивление обмотки якоря	0,6-0,7	0,5-0,7	6,0-7,0	16,0-20,0
Электродвигатель	МСП-0,15;160В	МСП-0,25;30В	МСП-0,25;100В	МСП-0,25;160В
Сопротивление обмотки якоря	13,1-16,0	0,2-0,3	2,4-3,0	6,0-7,4

Рисунок 13

Рисунок 14

---
