Чистка и регулировка автопереключателя

Работа выполняется в плюсовом и минусовом положениях стрелки при выключенном положении курбельного контакта (заслонки).

Осмотрите ножи и контактные пружины автопереключателя, проверьте отсутствие видимых трещин и выбоин в контактных колодках, отсутствие на контактных колодках и ножах нагара, грязи и металли­ческой пыли. При необходимости почистить контактные ножи и пру­жины тканью, смоченной в бензине.

Шаблоном проверьте расстояние между контактными пружинами.

Линейкой измерьте глубину врубания ножей и расстояние между ножом и выступом контактной колод­ки.

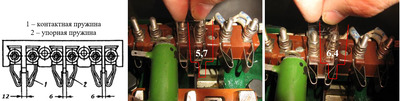

Необходимо, чтобы: контактные ножи (рисунок 20) были расположены симметрично относительно контактных пружин 1, оси ножа и перпен­дикулярно к основаниям, ножи врубались между контактными пружи­нами 1 на глубину не менее 7 мм, расстояния между контактными пружинами 1 колодки были 6 и 12 мм, упорные пружины 2 плотно прилегали к контактным пружинам 1.

Рисунок 20

Рисунок 21

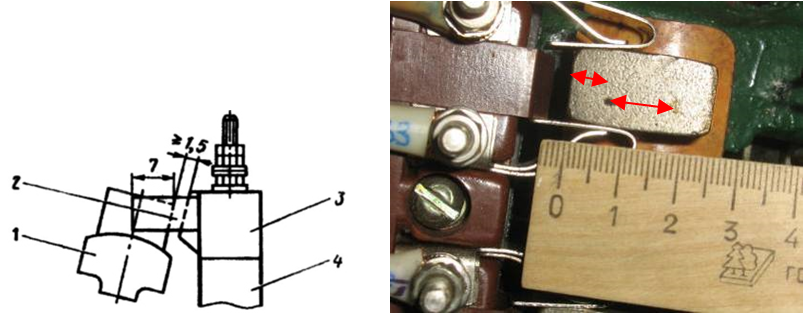

Каждая пара контактных пружин должна отжиматься на одинако­вое расстояние относительно ножа, а рессорная пружина - на 0,7— 1,0 мм, при врубании контактные ножи не должны ударять об изоли­рующие колодки. Зазор между концом переключающего рычага и шайбой главного вала должен быть 1,5—3,0 мм, а между контактным ножом и выступом основания контактной колодки — не менее 1,5 мм (рисунок 21).

Для определения расстояния между контактными пружинами авто­переключателя необходимо пользоваться шаблонами из изолирующего материала размерами 5,7 и 11,6 мм для измерения мини­мального расстояние между контактными пружинами со­ответственно для контрольных и рабочих контактов при врубленном ноже; шаблоны должны проходить между контактными пружинами. Шаблоны размерами 6,4 и 12,5 мм для измерения максимального рас­стояния при вырубленном ноже не должны проходить между контакт­ными пружинами (рисунок 20).

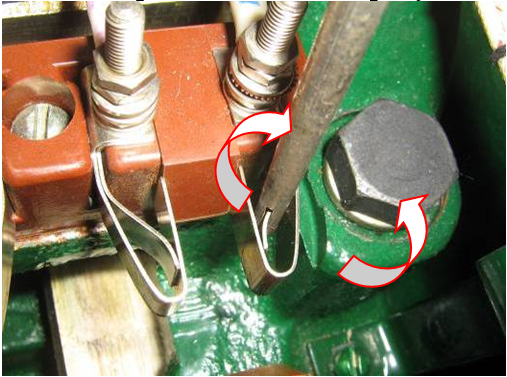

Пружины следует регулировать согласно вышеуказанным раз­мерам. Упорные и контактные пружины нужно подгибать специаль­ным приспособлением (рисунок 22).

Рисунок 22

Проверка уплотнения электропривода

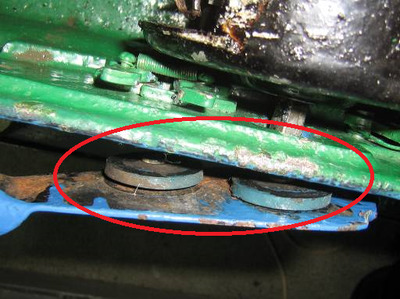

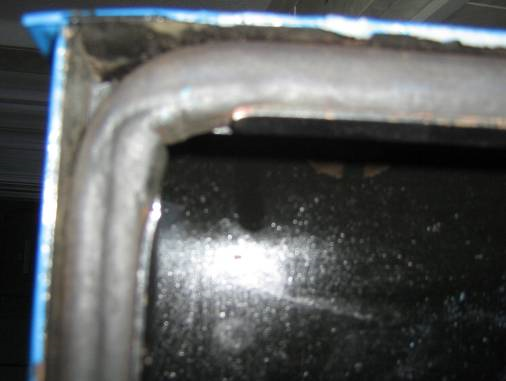

Наличие и состояние уплотнения электропривода проверьте ви­зуальным осмотром (рисунок 23). Уплотнение электропривода должно надежно предохранять электропривод от попадания внутрь влаги, снега и пыли. Отверстие для курбельной рукоятки и ключа должно быть надежно уплотнено резиновыми шайбами, прикрепленными к за­слонке; наличие зазора не допускается (рисунок 24). Уплотнение на месте выхода шибера и контрольных линеек обеспечивается войлочными сальни­ками.

Рисунок 23

Рисунок 24

---
