2.9. Накопление заданий в программном режиме
Для перехода в программный режим нажимается кнопка П (см. рис. 2.3), вследствие чего возбуждаются реле 1П, 2П, ВПГ, ВГ и ПВПГ. Контактами реле ВПГ включается полюс ГПН и подается питание в блоки накопителей. Тыловыми контактами реле ПВПГ блок регистрации заданий отключается от блока формирования заданий ФЗ (см. рис. 2.7), а фронтовыми контактами реле ПВПГ блок РЗ подключается к блоку 1НМ (последней ступени накопителя).

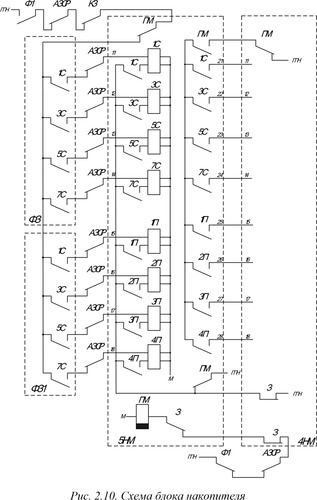

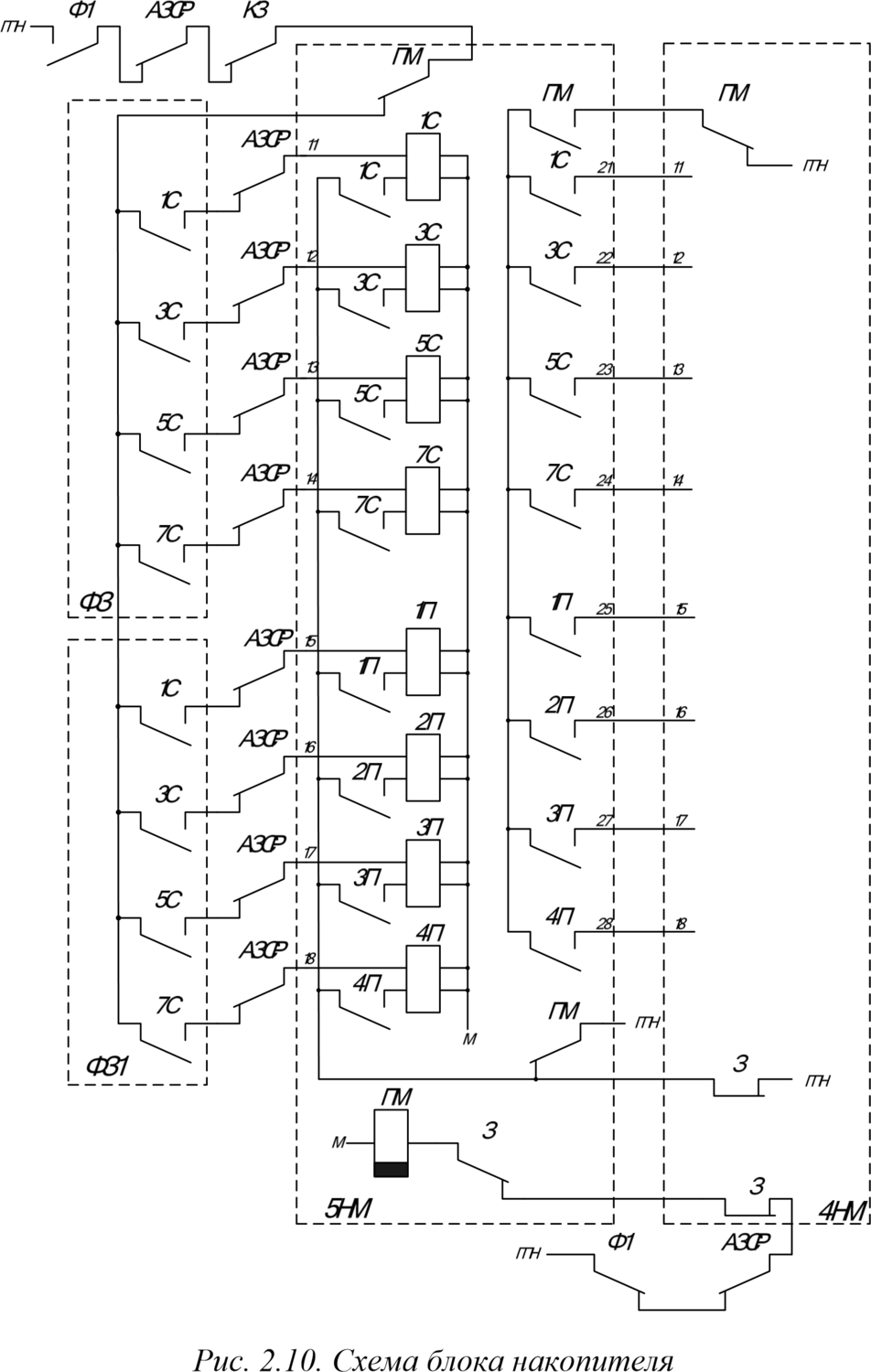

Формирование заданий происходит в блоках ФЗ и ФЗ1. Из этих блоков задание поступает в последний блок накопителя маршрутов, а именно в блок 5НМ (см. рис. 2.10). Как только задание записалось в последующий блок, в предыдущем оно стирается, т.е. в блоках ФЗ и ФЗ1. Затем первое задание поступает из блока 5НМ в блок 4НМ, стирается в блоке 5НМ и т.д. В итоге первое задание переписывается из блока 1НМ в блоки РЗ и РЗ1. Задание второго маршрута запоминается блоком 1НМ, третье – блоком 2НМ и т.д. Шестое задание будет храниться в блоке 5НМ.
Таким образом, максимальное количество накопленных заданий определяется числом N+1, где N – количество блоков накопителя.
Блоки НМ содержат:
- 4 сортировочных реле – 1С, 3С, 5С, 7С – для запоминания номера сортировочного пути, на который установлен маршрут;
- 4 пучковых реле – 1П, 2П, 3П, 4П – для запоминания номера пучка, на который установлен маршрут;
- защитное реле – З;
- реле продвижения маршрутов – ПМ.
Рассмотрим, как происходит запоминание и передача маршрута.
При задании маршрута нажимается кнопка, определяющая номер пучка, при этом возбуждаются реле в блоке ФЗ1. Затем нажимается кнопка, задающая номер сортировочного пути в пучке, что вызывает включение сортировочных реле в блоке ФЗ.
После отпускания второй кнопки возбуждается реле Ф1 и задание из блоков ФЗ и ФЗ1 переписывается в блок 5НМ по следующей цепи:

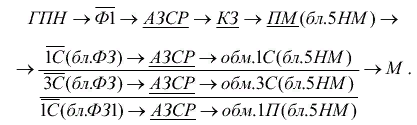

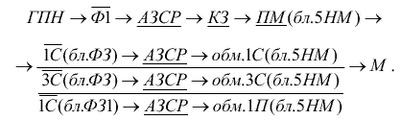

Пример. В рассматриваемом примере в блоке ФЗ были включены реле 1С и 3С, а в блоке ФЗ1 реле 1С. Поэтому в блоке 5НМ включатся реле 1С, 3С и 1П по следующим цепям:
В блоке 5НМ через тыловые контакты всех сортировочных реле 1С…7С и всех пучковых реле 1П…4П было возбуждено реле З. С включением сортировочных реле в блоке 5НМ защитное реле этого блока выключается. Через его фронтовой контакт сортировочные реле в блоках ФЗ и ФЗ1 находились на самоблокировке (см. рис. 2.4 – 2.6), поэтому они выключатся и выключается реле
Ф1. Это приводит к возбуждению реле передачи маршрута (ПМ) в блоке 5НМ (см. рис. 2.10) с проверкой свободности блока 4НМ (фронтовой контакт реле З блока 4НМ) и наличия маршрута в блоке 5НМ (фронтовой контакт реле З блока 5НМ) по цепи:
После возбуждения реле ПМ в блоке 5НМ задание из этого блока переписывается в блок 4НМ по цепи:

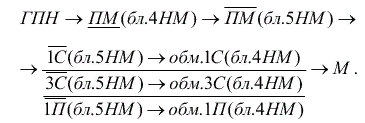

Пример. В нашем случае в блоке 4НМ включатся реле 1С, 3С и 1П по цепям:
С возбуждением реле в блоке 4НМ выключается его реле З, контактами которого обрывается цепь питания реле ПМ в блоке 5НМ (передача маршрута из блока 5НМ в блок 4НМ окончена).
Цепь самоблокировки реле 1С…7С и 1П…4П проходила через тыловой контакт собственного реле ПМ и фронтовой контакт реле З следующего блока. После передачи задания из блока 4НМ в блок 5НМ реле ПМ блока 5НМ за счет замедления на отпускание якоря остается под током, а реле З блока 4НМ без тока (блок занят заданием). Поэтому цепь самоблокировки сортировочных и пучковых реле в блоке 5НМ обрывается и задание стирается.
Аналогично задание переписывается в блок 3НМ если он свободен и т.д. Затем из блока 1НМ через фронтовые контакты реле ПВПГ – в блок РЗ и РЗ1.
Нажатием кнопки КЗ в программном режиме можно откорректировать первое задание, находящееся в регистраторе задания и блоках трансляция до головной стрелки (первого маршрута). После срабатывания реле КЗ происходит отключение полюсов ГПП и ГПО (задание сбрасывается в блоках РЗ, а также в блоках трансляции до головной стрелки включительно) и выключение реле ПВПГ, которое подключает формирователь задания в обход блоков накопителя к регистратору. После этого нажатие кнопок номера пучка и номера пути в пучке приводит к записи задания в блоки регистрации и трансляции до первой стрелки включительно.
