Способы заземления и типы заземляющих устройств
Заземлением называют электрическое соединение оборудования или аппаратуры с заземляющим устройством, а заземляющим устройством — совокупность заземлителя и заземляющих проводников. Заземления служат для защиты устройств автоматики, телемеханики и связи, а также обслуживающего персонала от действия опасных напряжений, возникающих при воздействиях грозовых разрядов, влияющих линий электропередачи и контактных сетей электрифицированных железных дорог.
Заземлитель представляет собой металлический проводник любой формы (стержень, труба, уголок, проволока и т. и.), находящийся в непосредственном соприкосновении с землей (грунтом).
Заземляющими проводниками, или заземляющей магистралью, называют металлические проводники, соединяющие заземляемое оборудование или аппаратуру устройств связи с заземлителями.
В зависимости от функций, которые выполняют заземляющие устройства в установках связи, различают рабочее, рабоче-защитное, линейно-защитное и измерительное заземляющие устройства.
Рабочее заземляющее устройство служит для соединения с землей аппаратуры проводной связи и радиотехнических устройств с целью использования земли в качестве одного из проводов электрической цепи.
Защитное заземляющее устройство предназначено для соединения с землей проводов нейтрали обмоток силовых трансформаторных подстанций, молниеотводов, разрядников, экранов аппаратуры и проводов внутристанционного монтажа, металлических оболочек бронепокровов кабеля, металлических термокамер НУП, а также металлических частей силового оборудования, электропитающих установок и другого оборудования, которые нормально не находятся под напряжением, но могут оказаться под ним при повреждении изоляции токоведущих проводов.
Защитные заземляющие устройства предназначены для выравнивания потенциала металлических частей оборудования с потенциалом земли, т. е. защищают обслуживающий персонал и аппаратуру от возникновения на них опасной разности потенциалов по отношению к земле.
Рабоче-защитное заземляющее устройство служит одновременно рабочим и защитным заземляющим устройством. Сопротивление рабоче-защитного заземляющего устройства должно быть не более наименьшего значения, предусмотренного для рабочего и защитного заземляющих устройств.
Линейно-защитное заземляющее устройство предназначено для заземления металлических оболочек кабеля и бронепокровов по трассе кабеля и на станциях (НУП), куда подходят кабельные линии, а на воздушных линиях — для заземления молниеотводов, тросов и металлических оболочек и брони кабеля. В некоторых случаях защитное и линейно-защитное устройства объединяют. Такое заземляющее устройство называют объединенным защитным.
Сопротивление заземляющих устройств на воздушных и кабельных линиях измеряют непосредственно на линии, используя временные вспомогательные измерительные земли. Сопротивление рабочего и защитного заземляющих устройств следует измерять со щитка заземления на станции.
Для заземления устройств автоматики, телемеханики и связи используют вертикальные, горизонтальные, кольцевые заземлители (рис, 1).
Рисунок 1 - Вертикальный (а), горизонтальный (б) и кольцевой (в) заземлители
Вертикальные заземлители находят наибольшее применение. Они представляют собой оцинкованные или омедненные стальные трубы длиной 2—3 м, диаметром 25—60 мм и толщиной стенки не менее 10 мм.
Взамен труб используют также стальные стержни диаметром 12 мм, длиной 2—10 м, уголковую сталь размером 50 × 50 × 4 или 60 × 60 × 4 мм. К верхнему концу заземлителя из уголковой стали 3 (рис. 2) приваривают одну или свитые в жгут две-три стальные оцинкованные проволоки 1 диаметром 4—5 мм, или стальную полосу для соединения заземлителя с заземляемым устройством. Выше этого места на заземлитель устанавливают и приваривают хомут 2 из стальной проволоки.
Рисунок 2 - Заземлитель из уголковой стали
Горизонтальные полосовые заземлители в виде лучей, колец или контуров используют как самостоятельные заземлители или как элементы сложного заземлителя, состоящего из горизонтальных и вертикальных заземлителей. Для горизонтальных заземлителей применяют полосовую сталь толщиной не менее 3,5-4 мм и круглую сталь диаметром не менее 10 мм.
Сопротивление заземления зависит от конструкции заземлителей, их числа, расположения, глубины закопки в грунт, от удельного сопротивления прилегающих к заземлителям слоев грунта и мало зависит от его диаметра, поэтому диаметр заземлителей выбирают, как правило, из условий коррозии.
Удельным сопротивлением грунта р называют электрическое сопротивление, оказываемое грунтом объемом 1 м3 при прохождении тока от одной грани куба грунта к противоположной грани, и зависит оно от структуры грунта, его температуры и степени влажности.
Удельное сопротивление различных грунтов имеет самые различные значения. Так, у чернозема оно равно 50 Ом·м, песчаника — 1000 Ом·м, кварца — 15 000 Ом·м.
Если сопротивление заземления, состоящего из одного стержня, превышает нормативное значение, то устраивают контур заземления из нескольких стержней (рис. 3). Стержни следует забивать друг от друга на расстоянии, равном или большем удвоенной длины стержня. Проволоку, идущую от стержней, свивают в жгут, обмазывают асфальтовым лаком и укладывают в траншее, которую затем засыпают. Стержневые заземлители соединяют между собой полосовой сталью сечением 30 × 4 мм и обязательно приваривают к каждому заземлителю.

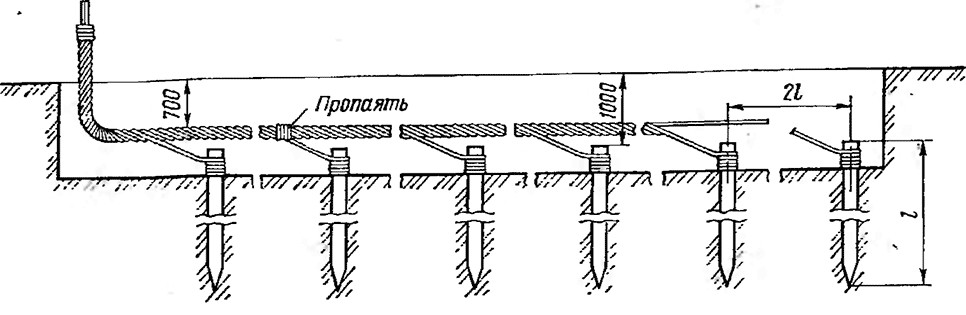

Рисунок 3 - Контур заземления из нескольких стержней
При стекании тока со сложного заземлителя происходит наложение электрических полей отдельных его электродов и их взаимное экранирование. В результате сопротивление сложного заземлителя возрастает по сравнению с суммой сопротивления каждого его электрода.
Выбор того или иного заземлителя для контура прежде всего связан с определением удельного сопротивления грунта.
Чтобы удешевить работы -по устройству заземлителей, удельное сопротивление грунта снижают искусственно. В котловане радиусом 1,5—2 м малопроводящий грунт заменяют насыпным с более низким (в 5—10 раз) удельным сопротивлением (рис. 4, а), в качестве которого используют чернозем, глину, шлак, торф.
Удельное сопротивление грунта можно снизить при обработке его раствором поваренной соли (рис. 4, б). Для каждого заземлителя расходуется 50 кг поваренной соли. Так как со временем соль вымывается, то грунт обрабатывают раствором поваренной соли через каждые 2—4 года. Такая обработка снижает удельное сопротивление грунта в 2—8 раз.
В районах, где грунтовые воды или хорошо проводящие слои грунта залегают на большой глубине, целесообразно устраивать углубленные вертикальные заземлители с размещением их на уровне грунтовых вод или хорошо проводящих слоев грунта.
Если вблизи заземления имеются районы с более низким удельным сопротивлением грунта, то устраивают выносные заземлители.
Рисунок 4 - Способы искусственного снижения удельного сопротивления грунта и устройство заземления в нем
Наибольшее расстояние от выносного заземлителя до заземляемых установок должно быть не более 2,5 км.
Если в конструкции заземлителей используют различные инженерные сооружения, которые были построены раньше, то их называют естественными заземлителями. К естественным заземлителям относятся металлические трубопроводы, проложенные под землей (за исключением трубопроводов горючих жидкостей и горючих или взрывчатых газов), обсадные трубы, металлические оболочки кабелей, металлические конструкции зданий и сооружений, имеющие соединения с землей.
На железнодорожном транспорте большое значение имеет использование рельсовой колеи в качестве заземлителей установок СЦБ и связи. Однако применять рельсовую колею в качестве заземлителя следует осторожно, исключая случаи нарушения нормальной работы устройств автоматики, телемеханики и связи.
На автоматических телефонных станциях, междугородных АТС, в домах связи, в оконечных и промежуточных усилительных пунктах оборудуют три обособленных заземляющих устройства, соединяемых затем параллельно на выводах заземляющего щитка. Наличие трех обособленных заземляющих устройств позволяет легко контролировать их электрическое сопротивление два раза в год — зимой, в период наибольшего промерзания грунта, и летом при его максимальном просыхании.
