МДК 02.01 Основы технического обслуживания устройств систем СЦБ и ЖАТ
Тема 1.1. Построение электропитающих устройств систем СЦБ и ЖАТ
1.2.5. Заземление устройств систем СЦБ и ЖАТ
Способы заземления и типы заземляющих устройств
Содержание:
- Заземление объектов железнодорожной инфраструктуры
- Способы заземления и типы заземляющих устройств
Объекты железнодорожной инфраструктуры, подлежащие заземлению
Согласно требованиям Инструкции ЦЭ-191 от 10.06.93 г. заземлению подлежат следующие объекты железнодорожной инфраструктуры:
- Тяговые подстанции.
- Опоры контактной сети.
- Опоры питающих и отсасывающих линий.
- Опоры с разрядниками и секционными разъединителями контактной сети.
- Посты секционирования и пунктов параллельного соединения контактной сети.
- Пункты группировки переключателей контактной сети станций стыкования.
- Автотрансформаторные пункты системы электроснабжения 2 х 25 кВ.
- Отсасывающие трансформаторы и обратных проводов.
- Установки компенсации реактивной мощности.
- Комплектные трансформаторные подстанции, питаемые по системе ДПР.
- Комплектные трансформаторных подстанции, питаемые от ВЛ 6 (10) кВ, проложенные по опорам контактной сети.
- Пункты подготовки пассажирских поездов с электрическим отоплением.
- Напольные устройства СЦБ.
- Мосты и путепроводы.
- Тоннели.
- Волноводы и линии связи, проложенные по опорам контактной сети.
- Протяженные воздухопроводы систем пневмоочистки стрелок и пневмопочты.
- Отдельно стоящие объекты вблизи электрифицированных путей.
- Передвижные тяговые подстанции.
- Светильники, прожекторные мачты, ВЛ электроснабжения и линии освещения, проложенные по опорам контактной сети, отдельно стоящих опор освещения.
Рассмотрим подробнее особенности заземления некоторых из перечисленных объектов.

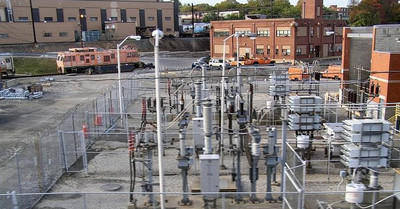

Защитное заземление тяговых подстанций выполняется с использованием шины заземления, к которой присоединяют распределительные устройства внутренних установок, электрооборудование закрытых распределительных устройств. Шину заземления не менее чем в двух местах соединяют с контуром заземления. К нему же монтируют и распределительные устройства наружных установок и конструкции открытых распределительных устройств.
Электроустановки распределительных устройств заземляют внутренним контуром заземления, соединяя его в двух местах с внешним контуром (заземлителем) таким образом, чтобы обеспечить отсутствие постоянного электрического соединения с шиной отрицательной полярности, отсасывающей линией и рельсами подъездного пути подстанции.
Сопротивление заземления внешнего контура тяговых подстанций постоянного тока не должно превышать 0,5 Ом, включая сопротивление естественных заземлителей. Контур заземления тяговых подстанций переменного тока выполняют как выравнивающий, его собственное сопротивление не нормируют. Все металлические корпуса оборудования, конструкции, расположенные на тяговых подстанциях переменного тока заземляют присоединяя их к искусственному заземлителю (контуру заземления).
Напряжение на контуре заземления по отношению к удаленной земле при стекании с него тока замыкания на землю в соответствии с требованиями ПУЭ не должно превышать 10 кВ. При напряжении на контуре свыше 5 кВ должны предусматриваться меры по защите изоляции отходящих кабелей связи и телеуправления. Перечень оборудования и конструкций тяговых подстанциях постоянного тока, подлежащих заземлению на внутренний и внешний контуры заземления, приведен в п. 3.1.7 Инструкции ЦЭ-191 от 10.06.93 г.
Заземление опор контактной сети
Защитное заземление опор контактной сети выполняется индивидуальным или групповым присоединением заземляющих спусков к тяговой рельсовой сети. На участках постоянного тока максимальная длина провода группового заземления не должна превышать при Т-образной схеме подключения 1200 м (2 х 600) для железобетонных и 600 м (2 х 300) для металлических опор, а при Г-образной схеме - соответственно 600 и 300 м.
При переменном токе максимальная длина провода группового заземления независимо от типа опор для Т-образной схемы составляет 400 м (2 х 200), для Г-образной схемы - 200 м. Для групп чередующихся металлических и железобетонных опор наибольшую длину провода группового заземления определяют как для металлических опор. Заземление опор контактной сети на электрифицированных участках переменного тока выполняют наглухо или через искровые промежутки согласно п. 3.2.5 Инструкции ЦЭ-191 от 10.06.93 г.
На участках постоянного тока при заземлении опор устанавливают искровые промежутки, диодные заземлители или диодно-искровые заземлители согласно п. 3.2.6 Инструкции ЦЭ-191 от 10.06.93 г.
Места присоединения спусков групповых заземлений с диодными и диодно-искровыми заземлителями к рельсам должны быть удалены от мест присоединения к рельсам разрядников контактной сети не менее чем на 100 м.

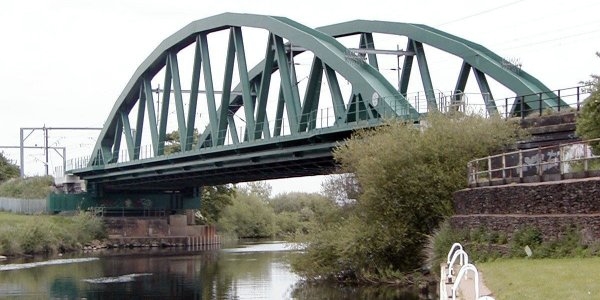

Заземление мостов и путепроводов
Металлические мосты, путепроводы, пешеходные мосты, металлические конструкции железобетонных мостов и путепроводов, на которых крепится контактная подвеска, усиливающие и отсасывающие провода, провода ВЛ напряжением выше 1000 В, должны быть заземлены на тяговую рельсовую сеть посредством соединения с ней ферм моста или деталей крепления контактной подвески.
Металлические части мостов (металлических и железобетонных) и других искусственных сооружений заземляют двумя заземляющими спусками на тяговую рельсовую сеть. При постоянном токе в цепь заземления включают диодно-искровой заземлитель, при переменном - два искровых промежутка по одному в каждом спуске. Металлические и железобетонные опоры, установленные на мостах, а также конструкции крепления контактной сети должны быть соединены наглухо с конструкцией металлического моста или с цепью заземления железобетонного моста.
