Низкочастотные кабели многоканальной связи
Эти кабели применяют для:
- кабелирования телефонных и телеграфных узлов;
- устройств вводов цепей воздушных линий;
- кабельных вставок в воздушные линии;
- ответвлений от магистральных кабелей;
- соединительных линий между телефонными станциями.
Эти кабели можно прокладывать вдоль ж/д для организации отделенческой связи, автоматики и телемеханики, линейных цепей автоблокировки.
Жилы этих кабелей имеют диаметр 0,8; 0,9; 1,2 мм. Изоляция жил – бумажнокордельная. Скрутка жил в группы – четверочная. Оболочки изготавливают из свинца, алюминия и полиэтилена.
Кабели с кордельно-бумажной изоляцией со свинцовой оболочкой выпускают марок ТЗГ, ТЗБ, ТЗБГ и ТЗК; в алюминиевой оболочке – марок ТЗАБп, ТЗАШп, ТЗАБпШп. Число четверок в них может быть от 3 до 114 в зависимости от марки, диаметра жил и т.д.

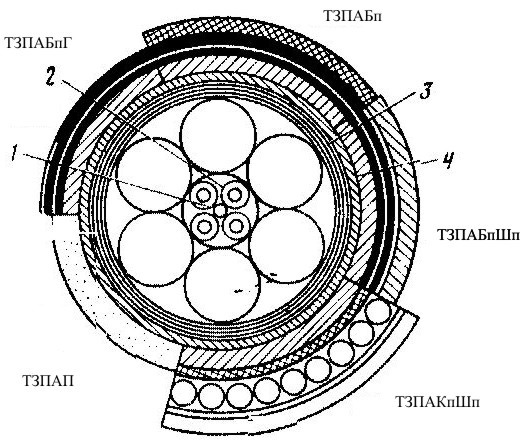

Типичный поперечный разрез показан на рис. 12, где 1 – центрирующий полиэтиленовый кордель; 2 – изолированная жила; 3 – поясная изоляция; 4 – алюминиевая оболочка.
Рисунок 12 - Типичный поперечный разрез
Эта группа применяется для:
- соединения АТС (автоматических телефонных станций) с абонентами;
- соединительных линий (3÷5 км) между телефонными станциями.
С увеличением АТС уменьшается длина линий, поэтому в кабелях можно применять медные жилы диаметром 0,32 мм.
Кабели с пористо-бумажной или трубчато-бумажной изоляцией имеют парную скрутку жил и емкость от 10÷1200 пар.
Марки кабелей:
ТБ – со свинцовой оболочкой без брони; ТБГ и ТБ – с броней из стальных лент; ТК – с броней из круглых проволок.
Сердечник может иметь повивную или пучковую скрутку. При пучковой скрутке сердечники формируются из элементарных 10-ти парных (5-четверочных) пучков. Сердечники кабелей большой емкости формируются из главных 50 или 100 парных пучков (или 25 и 50 четверочных).
Кабели с полиэтиленовой изоляцией и оболочкой выпускаются под следующими марками:
ТПП – без брони;
ТППт – с грузонесущим тросом;
ТППБ – с броней из стальных лент и различным покровом из кабельной пряжи, пропитанной битумом;
ТППБбШп – то же, но с защитным покровом в виде шланга из полиэтилена;
ТППэп – с металлопластмассовым экраном и полиэтиленовой оболочкой;
ТПВ – с оболочкой из поливинилхлорида;
ТППЗи ТПпПЗ – с гидрофобным наполнителем.
В первую очередь используют кабели местной связи в полиэтиленовой оболочке и только при наличии сильных помех – кабели с металлической оболочкой.
В перспективе предполагается использование ВОЛС на местных линиях.
Для организации многоканальной связи, при числе каналов ТЧ более тысячи, и телевидения часто применяют коаксиальные кабели с диаметром внутреннего и вншнего проводников соответственно 2,6 и 9,4 мм, а также комбинированные, состоящие из средних и малогабаритных коаксиальных пар (1,2/4,6), при меньшем числе каналов – кабели с малогабаритными парами.
Кабели среднего типа предназначены для протяженных магистральных линий до
12500 км с числом каналов по двум коаксиальным парам до 10800 (система передачи К10800), а малогабаритные – для соединительных линий с числом каналов по двум коаксиальным парам до 480 каналов (система ИКМ-480).
Для подводных магистралей применяются кабели с парами типа 5/18, 9,2/34,2 (крупногабаритные).

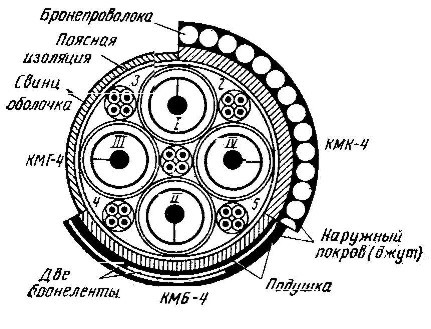

Конструкция магистральных комбинированных коаксиальных кабелей типа КМ-4 показана на рис. 13.
Рисунок 13 - Конструкция магистральных комбинированных коаксиальных кабелей типа КМ-4
Кабель состоит из 4-х коаксиальных пар 2,6/9,4 и пяти четверок с диаметром жил 0,9 мм.
Симметричные пары в кабеле предназначены для организации служебной связи и цепей телемеханики и телесигнализации.
В кабелях типа КМА-4 применяется алюминиевая оболочка, КМЭ-4 – комбинированная из алюминиевой, толщиной 1 мм, и свинцовой толщиной 1,9 мм.
Эти кабели обладают повышенными экранирующими свойствами и предназначены для прокладки в районах высокой грозовой активности и электрофицированных ж/д.
Существуют и другие типы кабелей.
В коаксиальных парах важным параметром является отношение D/d – которое, чаще всего, выбирается из условия малого затухания или максимума пробивной способности.
