Скрутки жил симметричных кабелей в группы
Жилы в кабелях связи скручивают в группы. Это делается с целью защиты от взаимных влияний и от внешнего влияния силовых цепей. Скрутка обеспечивает необходимую гибкость жил.
Существуют следующие способы скрутки.
Парная скрутка – две изолированные жилы скручивают с шагом 70÷300 мм. Взаимное влияние между парами уменьшается, если скрутки у них будут разными (рис. 6);
Звездная или четверочная скрутка – 4 изолированные жилы размещают по углам квадрата и скручивают вместе с шагом 150÷300 мм (рис. 7).
Рисунок 6 - Парная скрутка
Рисунок 7 - Звездная или четверочная скрутка
Цепи образуют из противоположных жил 1-3, 2-4. Взаимное влияние между цепями различных четверок снижается при скрутке их с неодинаковым шагом. Расстояние между цепями в четверке больше, чем в паре, поэтому емкость меньше, следовательно, уменьшается затухание цепи, вызванное взаимной связью проводников.
Парная скрутка применяется в кабелях местной связи. Она предпочтительная также для цифровых систем передачи, как более широкополосная (витая пара для локальных и корпоративных сетей ЭВМ).
Звездная скрутка обеспечивает требуемую защищенность от взаимных полей в диапазоне до 252 кГц. Звездная скрутка используется при изготовлении кабелей как многоканальной, так и местной связи.
Двойная парная скрутка. Две предварительно скрученные пары скручивают вместе и образуют двойную парную скрутку (рис. 8).
Рисунок 8 - Двойная парная скрутка
Двойная звезда. Группируется четыре пары, скрученные с различным шагом (рис. 9).
Рисунок 9 - Двойная звезда

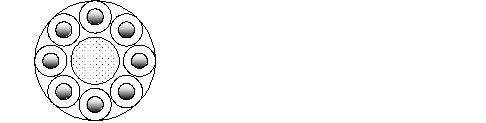

Скрутка восьмеркой. Восемь изолированных жил располагают вокруг сердечника (рис. 10).
Рисунок 10 - Скрутка восьмеркой
Из них образуют две четверки – одна из нечетных жил, другая – из четных.
Для образования сердечника кабеля группы скручивают в общий сердечник повивной или пучковой скруткой.
В повивной скрутке ВЧ и НЧ кабелей магистральной связи группы располагают концентрическими слоями (повивами) вокруг центрального повива, состоящего из 1÷5 групп. Смежные повивы скручивают в противоположные стороны для уменьшения влияния между группами. Счет начинается от центра, а в каждом последующем повиве на шесть групп больше, чем в предыдущем (n+6, n – число групп в предыдущем). Если в первом повиве будет 1 группа, то во втором их будет 5 и далее по закону n+6.
Пучковую скрутку используют только в кабелях местной (городской) связи. Группы сначала скручивают в пучки.
Делают два типа пучков:
- элементарные из 10 пар (или 5 четверок);
- главные, содержащие 50 или 100 пар (25 или 50 четверок).
Кабели связи, применяемые на ж/д транспорте
Эта группа кабелей применяется для организации каналов тональной частоты магистральной, дорожной и отделенческой связи и для цепей АТС. Они содержат, как правило, ВЧ и НЧ четверки.
Эти кабели имеют защитные покровы (оболочку и броню), обеспечивающие требуемое экранирующее действие на участках ж/д, электрифицированных по системе переменного тока.
ВЧ четверки предназначены для работы многоканальной (до 60 каналов) аппаратуры, НЧ четверки – для цепей отделенческой связи, цепей АТ; сигнальные пары (жилы) – для линейных цепей автоблокировки.
Например, кабель МКПАБ – 7х4х1,05+5х2х0,7+1х0,7 имеет 4 ВЧ пары и 3 НЧ пары, 5 сигнальных пар, 1 – контрольная жила.
Кабель емкостью 14х4 имеет 5 ВЧ пар, 9 НЧ пар. Контрольная жила в кабеле имеет прерывистую изоляцию и предназначена для контроля за состоянием изоляции.
Все ВЧ четверки имеют различные шаги скрутки, отличающиеся от шагов скрутки НЧ пар. Кабели выпускают строительной длиной 425, 850 м.

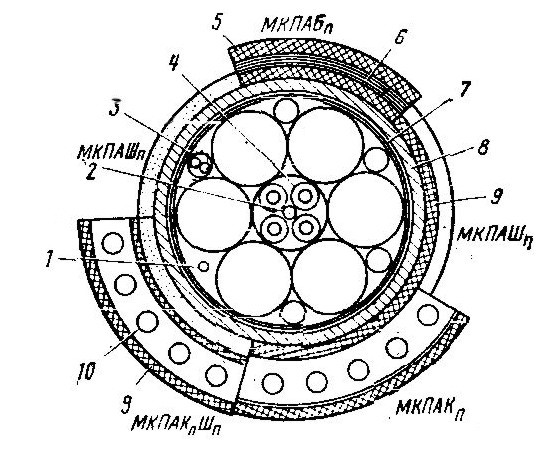

Поперечный разрез кабелей приведен на рис. 11, где 1- контрольная жила; 2 - центрирующий кордель; 3 – сигнальная пара; 4 – изолированная жила четверки; 5 – кабельная пряжа; 6 – ленточная броня; 7 – поясная изоляция; 8 – аллюминиевая оболочка; 9 – ПЭ шланг (оболочка); 10 – броня из стальных проволок.
Рисунок 11 - Поперечный разрез кабелей
Магистральные ж/д кабели имеют алюминиевую оболочку, но иногда выпускают со свинцовой оболочкой без брони типа МКПГ или распространены МКСБ – кабели со свинцовой оболочкой и броней из стальных лент (они используются при организации двухкабельных линий ж/д связи). В настоящее время необходимы кабели для аппаратуры с 120 и 480 каналами связи.
Кроме симметричных ж/д магистральных кабелей связи промышленность выпускает комбинированный кабель связи типа МККПА с балонной полиэтиленовой изоляцией коаксиальных пар, предназначенный для двух- и однокабельных магистралей связи электрофицированных ж/д дорог.
Комбинированный кабель состоит из коаксиальных пар типа 1,2/4,6 двух ВЧ и трех НЧ четверок с диаметром жил 1,05 мм. 5 сигнальных пар и одной контрольной жилы. Затухание в симметричных цепях данных кабелей выше, чем в МКПА, объясняется это потерями в экранах.
