1.2.2. Строительство линий СЦБ
Строительство линий СЦБ
Содержание:
Страницы: 1 | 2
Прокладка кабеля, монтаж кабеля
В 99% случаев для проводки кабельных линий СЦБ и связи используются подземные способы монтажа — в траншеи или в кабельную канализацию (трубопроводы). Ниже нами будет приведена технология прокладки кабеля в траншее.
Технология монтажа кабельных линий ЖАТ в траншеи следующая:
- Кабель для прокладки в грунте проверяется на целостность металлической оболочки, определяется сопротивление изоляции, выявляется отсутствие разрывов жил и сообщений между жилами.
- После проверки и испытаний кабель для прокладки в грунте готовят к укладке в траншею — барабаны с кабелем развозят по трассе. При перекатывании барабанов по земле и при погрузке на спецтранспорт (ж/д платформы, автомобили, тележки) особое внимание обращают на то, чтобы вращение барабанов совпадало с направлением стрелки на щеке барабана.
- Кабель с барабанов разматывается. Осуществляется прокладка кабеля в траншее ручным или механизированным способом. При ручном методе раскатки барабан устанавливается на домкрат или специальную подставку таким образом, чтобы было обеспечено его свободное вращение. С барабана снимается наружная обшивка, освобождается конец кабеля. При вращении барабана недопустимо натяжение кабеля.
Прежде чем раскатать и опустить кабель в грунт, необходимо:
- откачать из траншеи воду;
- удалить осыпавшуюся землю, камни, битое стекло, строительный мусор и т. п.;
- проконтролировать наличие нужного количества труб, желобов и т. д. (в местах пересечения прокладываемой трассы с ж/д путями и другими коммуникаций) и их техническое состояние;
- осмотреть пересекающие траншею наземные и подземные сооружения и определить возможность проведения кабельной линии вблизи от данных объектов;
- при необходимости (в твёрдых грунтах с присутствием щебня, шлака и пр.) выложить дно траншеи 100-миллиметровым (не менее) слоем песка или мягкой земли — так называемая “постель”.
- Ручная технология укладки кабеля в землю предписывает рабочим нести разматываемый кабель на руках и сперва укладывать его на бровке траншеи. Только затем выполняется укладка кабеля в траншею. Во избежание натяжения кабеля при его усадке или при смещении грунта прокладка кабеля в траншее должна проводится волнообразно.
- Механизированная прокладка кабельной линии в траншее кабелеукладчиками на гусеничном или пневмоходу разрешает буксирование кабелеукладчиков одним или несколькими тягачами (тракторами). Размотка барабана при этом происходит либо вручную, либо специальными устройствами через кассету.
- Если на электрифицированных участках кабель в грунт укладывает кабелеукладчик на ж/д ходу, а также при использовании спецтехники для разработки траншей с пути, все работы должны проводиться при отключенном напряжении в контактной сети и ВЛ. Допускается проводить монтаж кабельных линий в траншеях без снятия напряжения при наличии сооружений или ограждающих устройств, препятствующих приближению к контактной сети ближе чем на 2 м.
- Траншея с проложенным кабелем засыпается грунтом. В мягких грунтах для этого применяют грунт, вынутый при рытье траншеи. В скальных и каменистых грунтах уложенный кабель предварительно засыпают слоем в 10 см песком или мягким грунтом. Для этого сперва наносится слой грунта в 0,2-0,3 м и плотно утрамбовывается. Потом насыпается новый аналогичный слой и тоже утрамбовывается и т. д. На территории станций и в населённых пунктах для снижения уровня дальнейшей усадки грунта его засыпка и утрамбовка выполняется одновременно с поливкой грунта водой.
Прокладка кабеля в грунт
Прокладка сигнально-блокировочных кабелей, кабелей связи и электроснабжения в грунт должна осуществляться в полосе отвода по отдельным трассам.
При проектировании кабельных сетей по одному титулу допускается совместная прокладка кабелей ЖАТ и кабелей связи по одной трассе в одной траншее.
При параллельной прокладке кабельных линий электроснабжения расстояние по горизонтали в свету между кабелями должно быть не менее:
1) 100 мм между силовыми кабелями до 10 кВ, а также между ними и контрольными кабелями;
2) 250 мм между кабелями 20-35 кВ и между ними и другими кабелями;
3) 500 мм между кабелями, эксплуатируемыми различными организациями, а также между силовыми кабелями и кабелями связи.
Допускается исходя из местных условий, уменьшение расстояний до 100 мм, а между силовыми кабелями до 10 кВ и кабелями связи, кроме кабелей с цепями, уплотненными высокочастотными системами телефонной связи, до 250 мм при условии защиты кабелей от повреждений, могущих возникнуть при коротком замыкании в одном из кабелей (прокладка в трубах, установка несгораемых перегородок и т.п.).
Расстояние между контрольными кабелями не нормируется.
В стесненных условиях, и других обоснованных случаях, по согласованию с владельцем инфраструктуры, допускается прокладка кабелей в земляном полотне железной дороги.
Для кабельных линий, прокладываемых в земле или воде, следует применять бронированные кабели. Металлические оболочки этих кабелей должны иметь внешний покров для защиты от химических воздействий. Кабели с другими конструкциями внешних защитных покровов (небронированные) должны обладать стойкостью к механическим воздействиям при прокладке во всех видах грунтов, при протяжке в блоках и трубах, а также стойкостью по отношению к тепловым и механическим воздействиям при эксплуатационно-ремонтных работах.
В местах пересечения кабельными линиями болот кабели должны выбираться с учетом геологических условий, а также химических и механических воздействий.
Для прокладки в почвах, подверженных смещению, должны применяться кабели с проволочной броней или приниматься меры по устранению усилий, действующих на кабель при смещении почвы (укрепление грунта шпунтовыми или свайными рядами и т.п.).
Выбор трассы прокладки кабелей в грунте следует осуществлять в полосе отвода железной дороги, на стороне свободной от застройки, лесонасаждений и от ЛЭП АБ (ЛЭП ПЭ) для максимального использования машин и механизмов при выполнении строительно-монтажных работ. При этом следует учитывать также сторонность расположения служебно-технических зданий, куда вводятся кабельные линии, наличие подъездных дорог для обеспечения удобства эксплуатации кабельной линии.
Трассу прокладки кабелей следует выбирать с учетом перспективы строительства дополнительных путей, водоотводов и других сооружений на перегонах и путевого развития станций.
Трасса должна располагаться, со стороны пути, свободной от опор контактной сети или линий электропередачи, установленных в габарите опор контактной сети.
На участках, где ведется капитальный ремонт пути, строительство железнодорожных линий или вторых путей, трассу прокладки кабелей следует выбирать после окончания вертикальной и горизонтальной планировок.
При выборе трассы:
- определяется сторонность трассы с учетом максимального применения бестраншейной прокладки кабелей, механизированного способа разработки траншей и минимального числа переходов трассы кабельной линии через железнодорожные пути;
- определяются места пересечений и сближений ее с железнодорожными путями и автодорогами, наземными и подземными сооружениями и коммуникациями, естественными преградами;
- устанавливаются участки, на которых необходимо выполнить защиту кабелей от тепловых, химических воздействий или возможного механического воздействия (подходы к мостам, водоотводным канавам и др.);
- принимаются решения о способах прокладки кабелей по искусственным сооружениям (мостам, путепроводам, тоннелям);
- определяются участки прокладки кабелей ЖАТ, связи и электроснабжения на пересечениях с трубопроводами и кабелями другого назначения.
В пределах одного перегона или станции трасса кабельной линии, должна проходить, с одной и той же стороны пути. Изменение сторонности трассы кабелей производить в обоснованных случаях (застроенная территория, пойма реки, болото, торф и др.). На двухпутных и многопутных участках железных дорог кабельные линии ЖАТ должны прокладываться по разным сторонам пути.
Переход трассы кабеля с земляного полотна (от напольных устройств, шкафов) в полосу отвода должен производиться под углом 90° к железнодорожной линии с учетом допустимых радиусов изгиба кабеля. Угол пересечения подземного кабеля с железнодорожной линией должен быть близким к 90°, но не менее 75°.
С целью обеспечения бестраншейной прокладки за один раз максимальной длины кабеля кабелеукладчиком, следует предусматривать расчистку трассы кабеля от камней, валунов, мелких насаждений и планировку возвышенностей и впадин и не допускать перепадов трассы в вертикальной плоскости с уклоном превышающим 15° .
В земляном полотне железной дороги трасса прокладки кабеля выбирается по обочине земляного полотна.
При прокладке кабелей по обочине трасса прокладки должна проходить так, чтобы расстояние до края щели (при бестраншейном способе прокладки кабеля) или до края траншеи от подошвы балластной призмы составляло не менее 0,2-0,25 м.
В земляном полотне с уложенным геотекстилем или плитами пенополистирола трасса прокладки кабеля должна проходить на расстоянии не менее 0,3 м от края плит или геотекстиля.
При конструкции насыпи земляного полотна с укладкой грунта в обойме из геотекстиля, расстояние от боковой стенки или дна щели до геотекстиля должно быть не менее 0,3 м.
Глубина прокладки кабеля связи в обочине земляного полотна железной дороги на перегоне должна быть не менее 1,0 м и не менее 0,7 м на станциях, разъездах и в междупутье.
Глубина прокладки сигнально-блокировочного кабеля и кабеля электроснабжения на напряжение до 1 кВ в обочине земляного полотна железной дороги на перегонах должна быть не менее 0,5 м и не более 1 м; на станциях, разъездах и в междупутье - не менее 0,7.
В полосе отвода железной дороги, по берме и закюветной полке кабели связи, СЦБ и электроснабжения на напряжение до 1 кВ должны прокладываться на глубине не менее 0,9 м от поверхности земли.
При устройстве постели из песка для прокладки кабелей глубина траншей должна быть увеличена на 10 см.
При пересечении железнодорожных путей кабели должны быть уложены на глубину не менее 1 м от балластного слоя.
Глубина прокладки кабеля электроснабжения на напряжение свыше 1 кВ определяется проектом.
В грунтах V группы и выше, при выходе скалы на поверхность, а также в плотных грунтах IV группы, разрабатываемых взрывным способом или отбойными молотками глубина траншеи для кабелей должна быть не менее 0,5 м. Для укладки кабеля устраивается постель из песка толщиной 10 см и кабели покрывают слоем из песка или растительного грунта толщиной 10 см.
Глубина прокладки кабелей в районах с многолетнемерзлыми грунтами определяется проектом.
В стесненных условиях, при прокладке кабелей на расстоянии менее 10 м от концевых опор с отсасывающими фидерами контактной сети и мест их подключения к тяговой рельсовой сети, и на расстоянии менее 0,5 м от заземляющих проводников, других металлических сооружений, конструкций и опор контактной сети, кабель на длине 3 м по обе стороны в месте сближения необходимо укладывать в защитных хризотилцементных или пластмассовых трубах.
На перегонах и станциях трасса прокладки кабеля может проходить по обочине между опорами контактной сети и бровкой земляного полотна. При этом, расстояние от кабеля до внешней поверхности откоса насыпи по горизонтали должно быть не менее глубины заложения кабеля.
Трасса прокладки кабеля в берме должна проходить на расстоянии не менее 1 м от линии сопряжения откоса насыпи с полкой бермы, а в закюветной полке - по ее середине.
Трасса прокладки кабеля по станции должна проходить по обочинам крайних путей или в междупутьях малодеятельных путей, свободных от воздухопроводов для пневматической очистки стрелок, маслопроводов, водоотводов.
Трасса прокладки кабелей по обочине земляного полотна железной дороги и расстояние от оси пути должна выбираться в соответствии с требованиями правил.
При пересечении железнодорожных линий трасса кабеля не должна приближаться к стрелочным переводам, крестовинам и местам присоединения кабелей отсасывающих линий тяговой сети на расстояние менее 10 м и должна располагаться на расстоянии не менее 1,5 м от стыков рельсов.
При выборе трассы прокладки кабелей вне земляного полотна железной дороги следует руководствоваться следующими требованиями:
- трасса должна проходить, в полосе отвода железной дороги на одном и том же расстоянии от ближайшего пути по стороне с наименее пересеченным рельефом местности, с меньшими площадями лесных массивов и снегозащитных лесопосадок, болотистых и затопляемых мест;
- трасса должна проходить между снегозащитной лесопосадкой и железнодорожным путем;
- трасса должна пересекаться с железными и автомобильными дорогами, пересекаться и сближаться с наземными и подземными сооружениями и коммуникациями, естественными преградами с соблюдением габаритов и установленных требований владельцев. При выборе трассы прохождения трубопроводов для прокладки кабелей вблизи подземных и наземных сооружений и коммуникаций, расстояние от них до трассы должно исключать повреждение кабелей при производстве ремонта на них;
- трассы кабелей связи и ЖАТ относительно железнодорожного пути следует располагать с противоположной стороны от ЛЭП АБ или ЛЭП ПЭ. При невозможности выполнения этого требования трасса кабелей связи и ЖАТ должна располагаться со стороны "поля" по отношению к ЛЭП АБ или ЛЭП ПЭ;
- при выходе трассы за пределы полосы отвода она должна проходить, по землям несельскохозяйственного назначения или по сельскохозяйственным угодьям, лесным массивам, в обход болот, зон возможных затоплений (сезонной заболоченности) и зон с большой плотностью поселения грызунов;
- запрещается прохождение трассы в смещающихся грунтах, на оползневых участках и в зонах селевых потоков и обвалов;
- в кривых участков железных дорог допускается спрямление трассы. При этом следует учитывать, что при удалении трассы от рельсов на расстояние более 10 м, возникает опасность повреждения кабеля ударами молнии;
- трасса прокладки кабелей на участках с опасными мерзлотно-грунтовыми процессами (морозным пучением, морозобойными трещинами и др.) должна проходить по сухим, возвышенным местам с обходом, по возможности, участков с переувлажненными грунтами. Предпочтение при выборе трассы следует отдавать участкам с залеганием коренных пород на небольшой глубине от поверхности, залесенным участкам, сухим склонам северной экспозиции, низовой стороне по отношению к земляному полотну железных дорог;
- при прокладке трассы в полосе отвода болота и мари с высоким уровнем залегания подземных вод и льда следует обходить переходом трассы в земляное полотно железной дороги;
- в лесистой местности, при соблюдении лесного законодательства следует учитывать необходимость устройства просеки шириной 6 м с расчисткой и корчевкой пней в полосе шириной 4 м, а также на всю ширину (6 м) на протяжении 50 м в сплошных лесных массивах через каждые 1,5 км.
Строительство кабельных канализаций и трубопроводов
Кабельная канализация СЦБ — система каналов, по которым прокладываются любые проводные коммуникации ЖАТ и связи.
Устройство кабельной канализации — совокупность монтируемых в земле лотков, ж/б желобов, трубопроводов под кабельные линии. Для обеспечения быстрого и безопасного доступа к подземной проводной сети в устройство кабельной канализации включаются специальные смотровые кабельные колодцы и коробки.
Предваряют строительство кабельной канализации работы по разбивке трассы. Прокладка кабельной канализации в земле может осуществляться траншейным и бестраншейным способами.
Для прокладки кабеля в кабельной канализации трубопроводного типа применяются пластмассовые, керамические, ж/б или асбестоцементные трубы. Стальные трубы могут быть использованы только при осуществлении перехода по методу прокола грунта. Тип материала труб, их длина, диаметр, количество, схема укладки и т. п. определяются ещё на стадии проектирования.
Трубопроводный монтаж кабельной канализации наиболее часто используется при проведении линий связи.

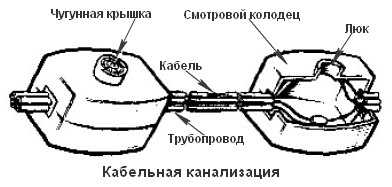

Типовая кабельная канализация СЦБ и связи располагается под землёй и состоит из трубопроводов, по которым идёт кабель, и смотровых колодцев или коробок, выходящих на поверхность земли. Кабельные колодцы имеют смотровые люки (оснащённые чугунными крышками), через которые осуществляется протягивание, сращивание, осмотр или замена отдельных отрезков кабеля.
Траншейная прокладка кабельной канализации предписывает производить соединение труб в траншее встык с использованием асбестоцементных муфт.
