Маятниковый трансмиттер

Маятниковый трансмиттер типа МТ является датчиком равномерных импульсов тока и используется для импульсного питания рельсовых цепей постоянного тока и ламп светофоров в мигающем режиме.

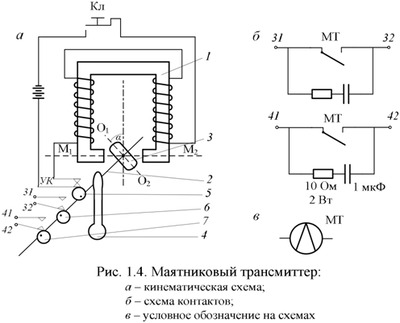

Основными частями трансмиттера (рис. 1.4) являются магнитопровод с обмотками 1 и жестко насаженные на ось 2 якорь 3, маятник 4 и гетинаксовые шайбы 5, 6, 7.

При выключенном трансмиттере маятник 4 занимает нижнее положение и устанавливает якорь 3 по оси 0₁ – 0₂, смещенной относительно магнитной оси М₁ – М₂ на угол α. Кулачковая шайба 5 замыкает управляющий контакт УК, два других контакта (31-32 и 41-42) при этом разомкнуты.

В момента включения цепи питания трансмиттера ключом Кл по обмоткам течет ток, сердечники намагничиваются и якорь 3 под действием магнитной силы поворачивается так, чтобы его ось 0₁ – 0₂ совпала  с осью М₁ – М₂. Вместе с якорем поворачиваются маятник и кулачковые шайбы. Вследствие поворота шайбы 5 размыкается контакт УК и выключает ток в обмотках. Якорь под действием маятника отклоняется на некоторый угол в обратном направлении, при этом снова замыкается контакт УК и включается ток в обмотках.

При дальнейшей работе маятник раскачивается до определенной амплитуды, получая в каждом периоде качания толчок за счет энергии магнитного поля катушек трансмиттера.

Маятниковые трансмиттеры применяют двух типов: МТ-l и МТ-2. Трансмиттер MT-1 имеет частоту качания маятника 105±10 колебаний в минуту и создает импульсы 0,24–0,3 с и интервалы 0,23–0,33 с.

Маятник трансмиттера МТ-2 совершает 40±2 колебаний в минуту и создает импульсы 1±0,05 с и интервалы 0,5±0,1 с на контактах 31 - 32 и по 0,75 с на контактах 41 - 42.

Трансмиттеры обоих типов работают при напряжении 12 и 24 В постоянного тока. При напряжении 12 В катушки соединяют параллельно (150 Ом), при 24 В – последовательно (600 0м).

Контакты трансмиттеров рассчитаны на 50 млн включений, их изготовляют из металлокерамической композиции С_рК_д-86-14.

Контрольные вопросы

1. Типы маятниковых трансмиттеров.
2. Технические характеристики МТ.
3. Область применения МТ.
4. Устройство и принцип действия кодового путевого трансмиттера.
