1.3.2. Порядок технического обслуживания устройств систем СЦБ и ЖАТ
Лабораторная работа № 9 Измерение напряжения на конденсаторах и выпрямителях
Цель работы: научиться измерять напряжение на конденсаторах и выпрямителях.
Оборудование, измерительные приборы и инструменты: ампервольтомметр ЭК2346 (мультиметр В7), ключ для установки реле типа НШ, торцовые ключи с изолирующими рукоятками 8x140 мм; 10x140 мм.
Техническая документация:
1. Устройства СЦБ. Технология обслуживания. Сборник карт технологических процессов. Часть 2, 2013 [Электронный ресурс] / ОАО «РЖД». - Режим доступа:
[http://static.scbist.com/scb/uploaded/1284_1376325839.pdf]
2. ЦШ ОАО «РЖД». Технологическая карта № 6.3.1. Приборы СЦБ.
Выполняемая работа: Измерение напряжения на электролитических конденсаторах и выпрямителях дешифраторных ячеек и блоков дешифратора кодовой автоблокировки.
Теоретические сведения
Напряжение на электролитических конденсаторах и выпрямителях дешифраторных ячеек и блоков дешифратора числовой кодовой автоблокировки измеряют вольтметром, внутреннее сопротивление которого на измерительной шкале не менее 10 кОм.
Напряжение на конденсаторах измерить при расшифровке дешифратором числовых кодовых сигналов (кодов): красно-желтом (КЖ), желтом (Ж) и зеленом (З). Измерения производятся непосредственно на выводах дешифраторной ячейки ДЯ-3Б (блока БС-ДА дешифратора автоблокировки) или на измерительной панели релейного шкафа (статива).
Обозначение гнезд (контактов) измерительной панели приведено на рис. 9.1, а допустимые значения измеренных напряжений в таблице 9.1:

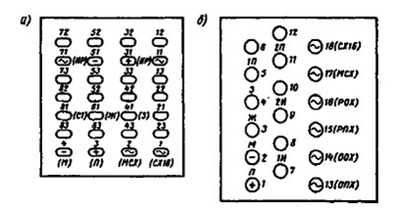

Рис. 1. Схемы расположения контактов (гнезд) измерительной панели (вид с лицевой стороны) в релейном шкафу ШРШ-4 (а) и ШРУ-М (б)

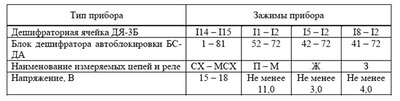

Таблица 9.1.
Порядок выполнения
Измерение произвести в приведенной ниже последовательности:
- Измерить напряжение переменного тока (СХ, МСХ) на выводах I14 — I15 (1— 81) и постоянного тока (П, М) на выводах I1 — I2 (52—72).
- Если напряжения СХ, МСХ; П, М находятся в допустимых пределах, измерить напряжения на конденсаторах (стрелка вольтметра колеблется в такт поступающим кодам), зафиксировать наибольшее значение понижения напряжения при разряде конденсаторов (минимальное показание прибора). Каждое измерение проводить в течение не менее 1 мин.
Содержание отчета
1. Результаты измерений зафиксировать в карточке формы ШУ-62:
Форма ШУ-62
Измерение напряжения на дешифраторных ячейках и блоках дешифраторов
кодовой автоблокировки
Периодичность:___________
|
Норма напряжения на контактах ДЯ (БС-ДА)
|
|
(СХ, МСХ)
15 –18 (В)
|
(П, М)
Не менее
11 (В)
|
Код «Ж»
Не менее
3 (В)
|
Код «З»
Не менее
4 (В)
|
|
Номера контактов для ДЯ
|
|
I14- I15
|
I1- I2
|
I2- I5
|
I2- I8
|
|
Номера контактов для БС-ДА
|
|
1 - 81
|
52 - 72
|
42 - 72
|
41 - 7
|
|
Дата
|
Наименование ячейки или блока
|
Измеренное значение напряжения на контактах ДЯ
(БС-ДА) (В)
|
Подпись
ШН
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Контрольные вопросы
1. Опишите функциональное предназначение дешифраторных ячеек ДЯ-3Б, блока счетчиков БС-ДА, блока конденсаторов БК-ДА.
2. Перечислите нормы напряжений измеряемых цепей и реле.
3. Укажите временные характеристики импульсов и интервалов сигнальных кодов.
|
