1.2.3. Волоконно-оптические каналы передачи сигналов
Классификация, устройство и маркировка волоконно-оптических кабелей
Рассмотрим пример классификации волоконно-оптических кабелей.
По типу оптических волокон
- с одномодовыми волокнами (SM)
- с многомодовыми волокнами (MM)
- комбинированный (SM+MM)
По типу центрального силового элемента
- со стальным тросом
- с пластиковым тросом
- с центральной трубкой
По типу буфера в модулях
- с плотным буфером
- со свободным буфером
По типу силового элемента в оболочке
- небронированный
- с кевларовыми нитями
- бронированный стальной лентой
- бронированный проволокой
По наличию встроенного троса
- со встроенным несущим тросом
- без встроенного несущего троса
По величине допустимого растягивающего усилия
- 2,7 кН
- 4,0 кН
- 6,0 кН
- 8,0 кН
- 9,0 кН
- 12,0 кН
- 15,0 кН
- 20,0 кН
По диапазону температуры эксплуатации, градус Сє.
- от -12 до +75
- от -20 до +60
- от -40 до +60
- от -60 до +60
- от -60 до +70
По огнестойкости оболочки
- с горючей оболочкой
- с негорючей оболочкой
Примечание. Значения температуры эксплуатации и величины растягивающего усилия у разных производителей могут немного различаться.
Если учесть все указанные типы кабелей, а также число оптических волокон в кабеле, которое обычно при применении в локальных сетях составляет от 4 до 24, легко подсчитать, что число вариантов спецификаций волоконно-оптического кабеля превышает 100000.
Примеры оптических кабелей
Рисунок 1 - Кабель для прокладки в грунт
Кабели с броней из стальной оцинкованной проволоки являются самыми защищенными от внешних воздействий и могут прокладываться без дополнительной защиты как в грунт, так и на дно рек.
Самый легкий и гибкий оптический кабель для внешней прокладки. Идеален для прокладки в пластмассовых трубопроводах (рисунок 4). Кабели с силовыми элементами из специальных высокопрочных нитей могут подвешиваться за внешнюю оболочку (рисунок 5).

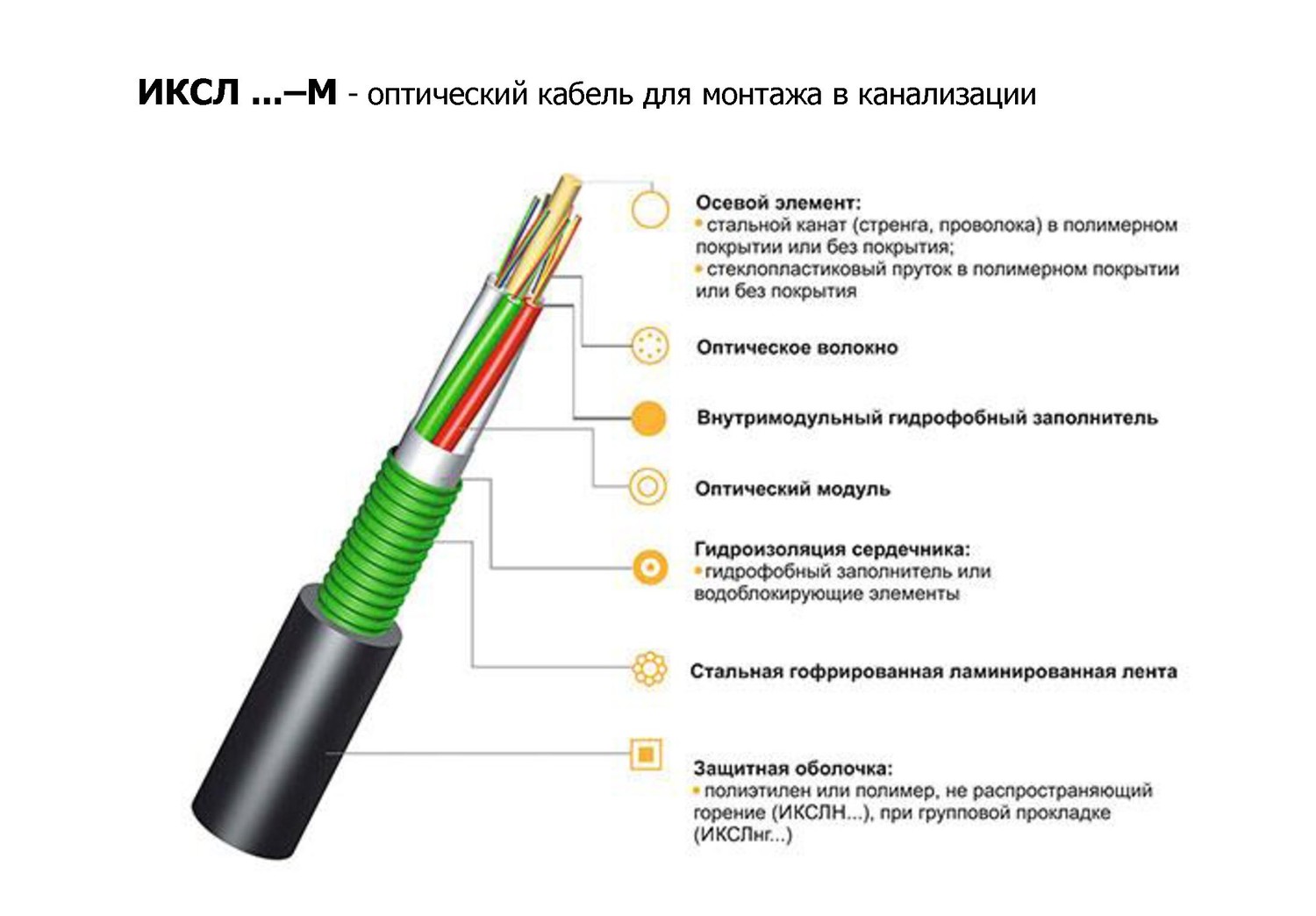

Рисунок 2 - Кабель для прокладки в кабельную канализацию

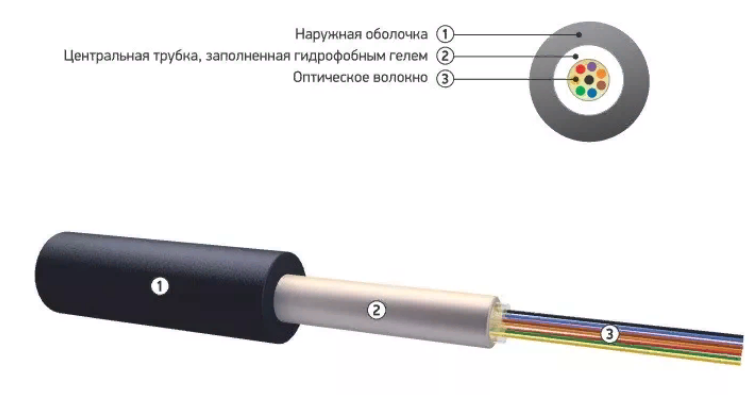

Рисунок 3 - Кабель для прокладки в пластмассовых трубопроводах

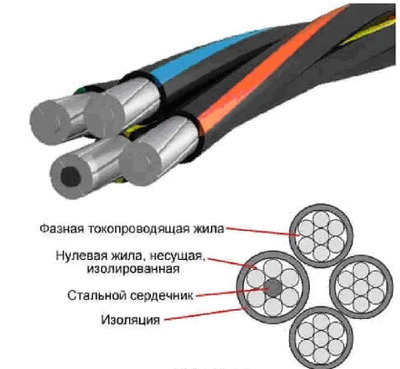

Рисунок 4 - Самонесущий кабель
Рисунок 5 - Подвесной кабель
|
