2 Набор поездного маршрута

2.17 Схема соответствия

Перейти в СОДЕРЖАНИЕ

Схемы соответствия служат для включения начальных реле исполнительной группы с проверкой соответствия положения стрелок состоянию управляющих стрелочных реле наборной группы. В схему соответствия включено начальное реле, которое относится к исполнительной группе и определяет в цепях этой группы начало маршрута.

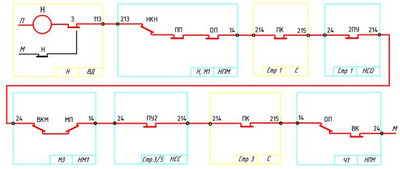

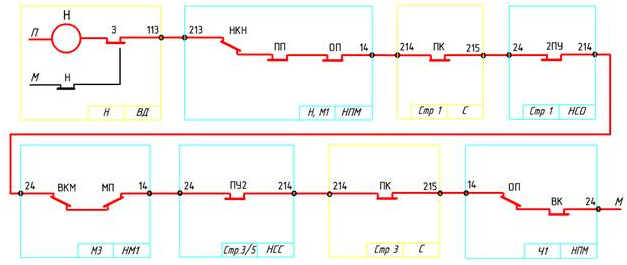

Рисунок 66

В схему соответствия маршрута приема на первый путь включено начальное реле Н. В схеме соответствия проверяется соответствие состояния управляющего стрелочного реле 2ПУ стрелки 1 и контрольного реле 1ПК.

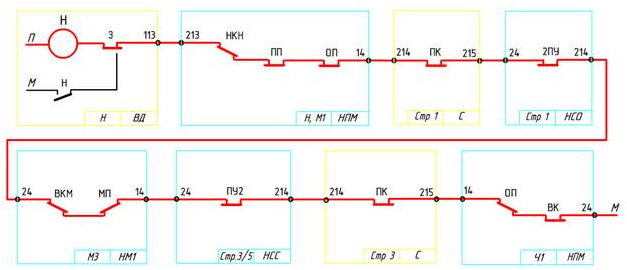

Рисунок 67

Начальное реле Н в блоке ВД готовит цепь самоблокировки, которая сработает после замыкания маршрута.
